SST Optical Liquid Level Sensor

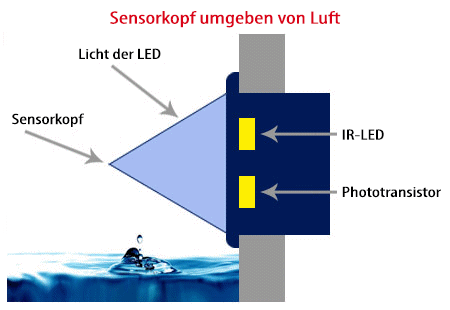

SST Funktionsprinzip Sensorkopf umgeben von Luft

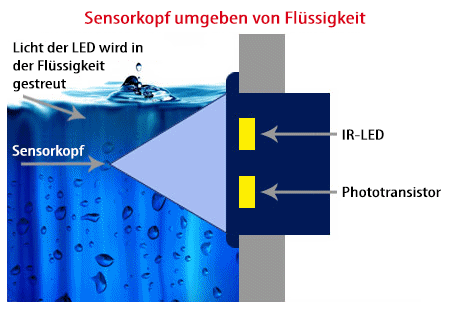

SST Funktionsprinzip Sensorkopf umgeben von Flüssigkeit

Das Arbeitsprinzip des Optical Liquid Level Sensors

Der Optical Liquid Level Sensor benutzt eine Infrarot–LED und einen Phototransistor, der exakt in der Mitte des Sensorkopfes positioniert ist. Ist der Sensorkopf von Luft umgeben, reflektiert Infrarotlicht innerhalb des Sensorkopfes bis zum Phototransistor. Somit ist eine Kommunikation zwischen der Infrarot–LED und dem Phototransistor gewährleistet und es erfolgt keine Zustandsänderung. Wenn der Sensorkopf von Flüssigkeit umgeben ist, so trifft das Infrarotlicht nicht auf den Phototransistor, sondern wird abgelenkt. Der Phototransistor erkennt somit kein Signal mehr und führt einen Zustandswechsel durch.

Der Einbau des Optical Liquid Level Sensors

Laden Sie sich die technische Einbauspezifikation als PDF-Datei herunter.
